上海辉顺阀门制造有限公司

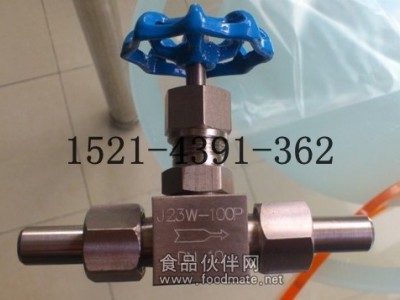

【产品名称：J21H-64P、J21W-160P外螺纹针型阀、J21H-320P不锈钢外螺纹截止阀、J23H/W-160P高压外螺纹针型阀】【产品型号：J21H/W】【产品压力：1.6-32MPa】【产品材质：不锈钢】一、J21H、J21W外螺纹针型阀产品特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 接管对焊连接
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-19925. 公称压力:≤10000Psi6. 适用工作温度:-29℃～+538℃7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…二、J21H、J21W外螺纹针型阀主要零件材料:

序号 NO.	零件名称 Part name	材质 Material
1	焊接接管 Weld tube	20# A105 SS304 SS304L SS316 SS316L
2	平垫圈Plain washer	PTFE RTFE
3	连接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
4	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
5	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
6	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
13	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

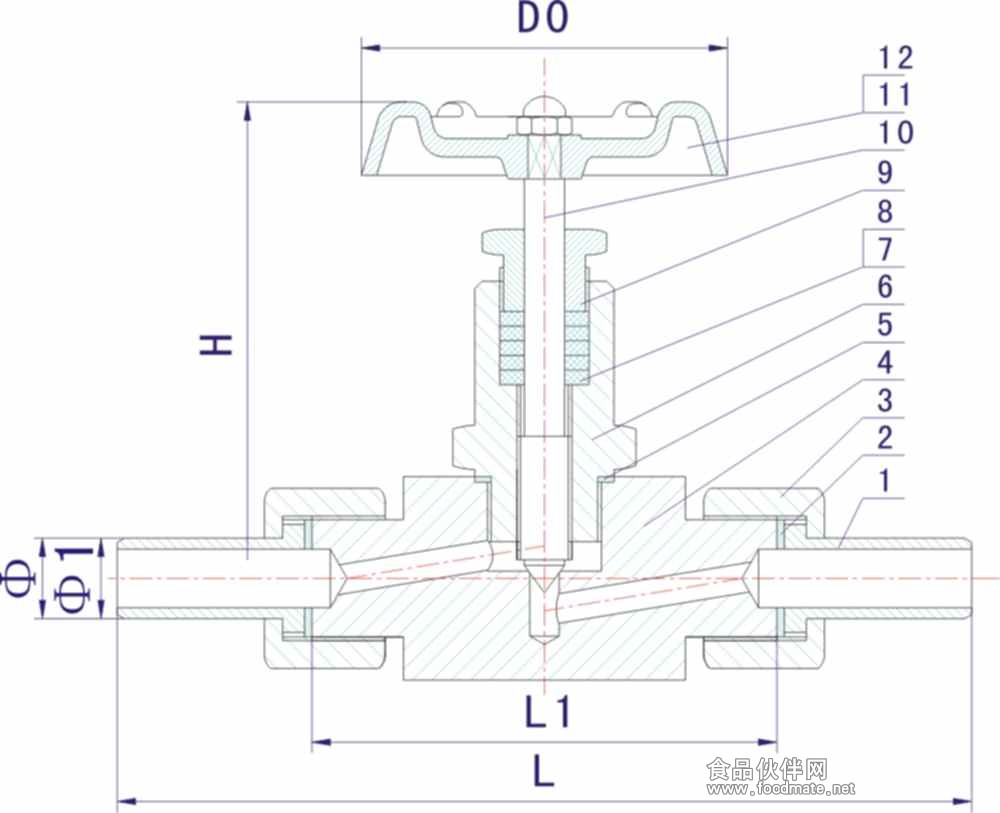

三、J21H、J21W外螺纹针型阀主要外形连接尺寸:

ITEM NO.	公称通径 DN Nominal bore	M	ø	L1	L	H	D0
J21W/H-1	DN6	M20*1.5	ø14	66	140	96	63
J21W/H-2	DN10	M24*1.5	ø18	78	160	115	78
J21W/H-3	DN15	M30*2	ø22	94	180	122	100
J21W/H-4	DN20	M36*2	ø28	108	220	156	110
J21W/H-5	DN25	M39*2	ø33	110	230	170	140

四、沪达阀门订货说明：    1、①产品名称与型号②产品公称通径③产品公称压力④产品连接方式⑤使用介质⑥是否带附件以便我们的为您正确选型。
    2、如有特殊要求时请在订购产品时注明。    3、若已经由设计单位选定的型号，请按型号直接向我公司（上海沪达阀门有限公司）销售部订购。    4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门专家为您审核把关。欢迎选购订做！
