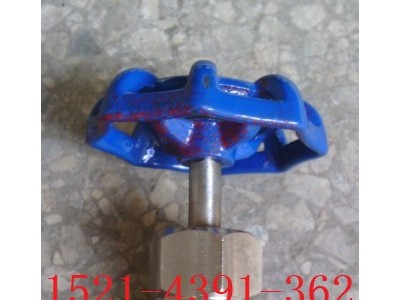

 【产品名称：J13H-64P内螺纹针形截止阀、J13W-320P高压内螺纹针型阀、J18H/W-160P不锈钢内螺纹针型阀、J11H/W-64P内螺纹针形截止阀、不锈钢内螺纹针形截止阀】【产品型号：J13H/W】【产品压力：1.6-32MPa】【产品材质：不锈钢】一、J13H/W内螺纹针型阀产品特性:
1. 制造标准: GB/T12224-2005 JB/T7747-19952. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检难及试验标准: JB/T9092-19995. 公称压力:≤10000Psi6. 适用工作温度:-29℃～+538℃7. 适用介质:水，油，气等腐蚀性与非腐蚀性介质8. 公称通径:DN6,DN10,DN15,DN20,DN25…二、沪达牌J13H/W内螺纹针型阀主要零件材料:

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
8	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
9	带帽螺母Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

三、J13H、J13W内螺纹针型阀主要外形连接尺寸:

ITEM NO.	公称通径 DN Nominal bore	M	H	L	D0
J13W-JH-d-1	DN6	G1/4	90	60	60（63）
J13W-JH-d-2	DN10	G3/8	92	60	60（63）
J13W-JH-d-3	DN15	G1/2	98	65	63（70）
J13W-JH-d-4	DN20	G3/4	110	80	78（80）
J13W-JH-d-5	DN25	ZG1	125	90	100
J13W-JH-d-6	DN32	G1-1/4	180	128	140（110）

四、沪达阀门订货说明：       1、①产品名称与型号②产品公称通径③产品公称压力④产品连接方式⑤使用介质⑥是否带附件以便我们的为您正确选型。
       2、如有特殊要求时请在订购产品时注明。       3、若已经由设计单位选定的型号，请按型号直接向我公司（上海沪达阀门有限公司）销售部订购。       4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门专家为您审核把关。欢迎选购订做！
